Référence : 200.203.GA4020VIS
Caractéristiques
| Forme | coude male |
|---|---|
| Matière : | Acier zingué |
| Filetage | M30x2 |
| Nombre de trous | 3 |
| Entraxe | 40 mm |
| Type de bride | Bride pour tube DIN |
| Taille DIN | DIN 20S |
| Diamètre de tube | 20 |
| Implantation | Mâle DIN 16S - Entraxe 40mm - Vis M8 |
Fiche technique
| Pression de service (bar) | 200 |
|---|---|
| Joint O-ring | OR132 |
| Vis | M8x25 |
| Référence | 200.203.GA4020 |

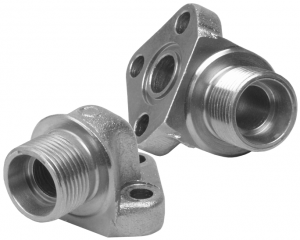

| Désignation | Bride acier coudée 3 trous entraxe 40 vis M8 pour tube DIN 20S |
| Ancienne référence EDH | B13-023 |
Description générale
Les options
Joint EPDM ou VITON sur demande
Caractéristiques techniques
Livrée avec le joint O-Ring en nitrile 70 shore, 3 vis de fixation + rondelles grower
