Référence : 200.203.GA2616VIS
Caractéristiques
| Forme | coude male |
|---|---|
| Matière : | Acier zingué |
| Filetage | M24x1,5 |
| Nombre de trous | 3 |
| Entraxe | 26 mm |
| Type de bride | Bride pour tube DIN |
| Taille DIN | DIN 16S |
| Diamètre de tube | 16 |
| Implantation | Mâle DIN 16S - Entraxe 26mm - Vis M5 |
Fiche technique
| Pression de service (bar) | 300 |
|---|---|
| Joint O-ring | OR2056 |
| Vis | M5x20 |
| Référence | 200.203.GA2616 |

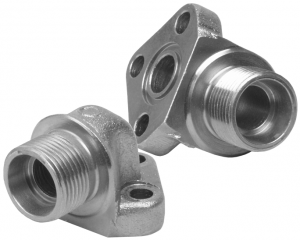

| Désignation | Bride acier coudée 3 trous entraxe 26 vis M5 pour tube DIN 16S |
| Ancienne référence EDH | B13-004 |
Description générale
Les options
Joint EPDM ou VITON sur demande
Caractéristiques techniques
Livrée avec le joint O-Ring en nitrile 70 shore, 3 vis de fixation + rondelles grower
