Référence : 200.203.GA3010VIS
Caractéristiques
| Forme | coude male |
|---|---|
| Matière : | Acier zingué |
| Filetage | M16x1,5 |
| Nombre de trous | 3 |
| Entraxe | 30 mm |
| Type de bride | Bride pour tube DIN |
| Taille DIN | DIN 10L |
| Diamètre de tube | 10 |
| Implantation | Mâle DIN 10L - Entraxe 30mm - Vis M6 |
Fiche technique
| Pression de service (bar) | 300 |
|---|---|
| Vis | M6x20 |
| Joint O-ring | OR121 |
| Référence | 200.203.GA3010 |

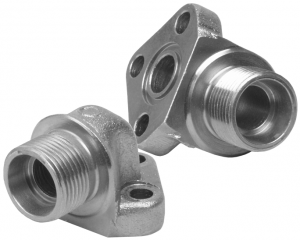

| Désignation | Bride acier coudée 3 trous entraxe 30 vis M6 pour tube DIN 10L |
| Ancienne référence EDH | B13-011 |
Description générale
Les options
Joint EPDM ou VITON sur demande
Caractéristiques techniques
Livrée avec le joint O-Ring en nitrile 70 shore, 3 vis de fixation + rondelles grower
