Référence : 200.203.A3516SPE
Caractéristiques
| Forme | coude male |
|---|---|
| Matière : | Acier zingué |
| Filetage | M24x1,5 |
| Nombre de trous | 4 |
| Entraxe | 35 mm |
| Type de bride | Bride pour tube DIN |
| Taille DIN | DIN 16S |
| Diamètre de tube | 16 |
| Implantation | Mâle DIN 16S - Entraxe 35mm - Vis M6 |
Fiche technique
| Pression de service (bar) | 300 |
|---|---|
| Joint O-ring | OR3075 |
| Vis | M6x20-M6x35 |
| Référence | 200.203.A3516 |

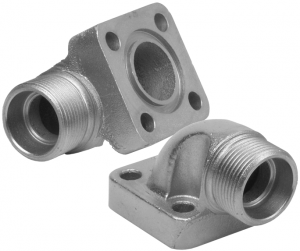

| Désignation | Bride acier coudée 4 trous entraxe 35 vis M6 pour tube DIN 16S |
| Ancienne référence EDH | B10-003 |
Description générale
Les options
Joint EPDM ou VITON sur demande
Caractéristiques techniques
Livrée avec le joint O-Ring en nitrile 70 shore, 4 vis de fixation + rondelles grower
